وقتی با خودروی الکتریکی اجارهای در بلوار هالیوود رانندگی میکنی، هیچ چیز بدتر از این نیست که ماشینت ناگهان آتش بگیرد! برای جلوگیری از چنین خطراتی مثل حرارتگریزی (thermal runaway)، تولیدکنندگان از متریالهای مدیریت حرارتی دقیق استفاده میکنند.
در این راهنما، با اصول انتخاب متریال مناسب برای مدیریت حرارت آشنا میشویم تا راهحلهایی مؤثر و ایمن بسازیم.
ماموریت آذرخش واشر بهبود مستمر کیفیت و افزایش قابلیت اطمینان محصولات تولیدی در کشور است. در همین راستا، همواره در حال اجرای پروژههای نو و توسعه فعالیتهای خود در جهت ارتقاء سطح فنی و عملکردی محصولات هستیم. جهت خرید ورق تکسون، واشر در اصفهان، واشر اسپیرال، ورق نسوز دونیت ، ورق چوب پنبه و … با کارشناسان ما تماس حاصل فرمایید.
متریال مدیریت حرارتی چگونه عمل میکنند؟
متریالهای مدیریت حرارتی یا مواد واسط حرارتی (TIMs) وظیفه انتقال یا کنترل حرارت بین سطوح مختلف را دارند. این مواد با توزیع حرارت، دمای سیستم را تنظیم کرده و از داغ شدن بیش از حد و خرابی تجهیزات جلوگیری میکنند. در صنایع الکترونیک، این مواد بسیار رایج هستند.
متریال انعطافپذیر در برابر چسبهای مایع
انواع مختلفی از متریالهای مدیریت حرارتی وجود دارد:
- خمیرها، چسبها، کرمها، ترکیبات پاتینگ
- چسبهای فیلمی حرارتی
- چسبهای نواری حرارتی
در این مقاله، تمرکز ما بر متریالهای انعطافپذیر مانند فیلم و نوار حرارتی است که قابلیت برش دقیق و ساخت چندلایه دارند.
مراحل انتخاب متریال انعطافپذیر مدیریت حرارتی
۱. تعیین محدوده دمایی
ابتدا باید مشخص کنید که متریال باید چه دمایی را تحمل یا دفع کند—مثلاً ۲۰۰°F یا ۵۰۰°F؟ آیا دما متغیر است؟ محدودهی آن چقدر است؟
نکته مهم: متریال فقط به اندازه ضعیفترین لایهاش مقاوم است، اگر لایهی حامل خراب شود، کل ساختار از بین میرود.
۲. تعیین ضخامت مورد نیاز
ضخامت متریال، انتخاب شما را مشخص میکند.
«اگر متریال نازک باشد»

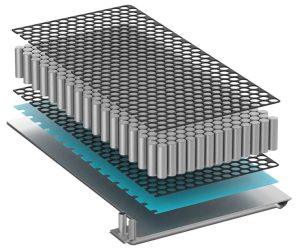

مواد نازک مانند پلیایمید و گرافیت در دمای بالا عملکرد خوبی دارند. مثلاً در باتریهای خودروهای الکتریکی، از فیلم پلیایمید با چسب سیلیکونی استفاده میشود.
مزایا:
- انعطافپذیر
- مقرونبهصرفه
- مناسب برای کاربردهای سادهتر
«اگر متریال ضخیمتری نیاز دارید»
برای درزگیری، عایقکاری و جذب ضربه، متریالهای ضخیمتر مانند فوم پلییورتان ISOLOSS یا فوم PORON مناسب هستند.
یکی از رایجترین راهحلهای مدیریت حرارتی، پدهای حرارتی فاصلهگذار (Gap Pads) هستند که بین منابع حرارتی قرار میگیرند تا از داغ شدن جلوگیری کنند. در باتریهای خودروهای الکتریکی، این پدها کاربرد زیادی دارند.
۳. تعیین تلورانسهای برش
همهی متریالها در برش، دقت یکسانی ندارند.
مثلاً پدهای فاصلهگذار بافتی شبیه آدامس دارند—نرم ولی متراکم. برش دقیق آنها مثل بریدن آدامس با قیچی است! در نتیجه، درخواستهایی مثل «برش با دقت ۰.۵ میلیمتر» ممکن است غیرواقعی باشد.
نکته: تلورانسهای سخت، هزینه را بالا میبرند—پس فقط دقتی را بخواهید که برای عملکرد قطعه ضروری است.
۴. تطابق با کاربرد نهایی
ساخت قطعهای که با مشخصات فنی شما همخوانی دارد، بیفایده است اگر با کاربرد نهایی سازگار نباشد. مثلاً متریالی که رسانایی الکتریکی دارد، ممکن است در برابر شعله مقاوم نباشد و بالعکس.
متریالهای مدیریت حرارتی الکترونیکی چیست؟
متریالهای مدیریت حرارتی مجموعهای از محصولات تخصصی هستند که برای دفع مؤثر حرارت در کاربردهای الکترونیکی طراحی شدهاند. این مواد بهصورت سیستمهای ترکیبی عمل میکنند و انتقال حرارت را بین اجزای مختلف تسهیل میکنند.
عملکرد متریالهای مدیریت حرارتی
این مواد وظایف مختلفی را درون قطعات الکترونیکی انجام میدهند، از جمله:
- انتقال حرارت از اجزایی که آن را تولید میکنند (دفع حرارت)
- جذب تنشهای ناشی از چرخههای حرارتی
- عایقکاری الکتریکی
- پر کردن شکافهای هوا (voids)
- ایجاد پایداری بلندمدت در عملکرد قطعات
انتخاب متریال مناسب برای مدیریت حرارتی
بسته به نوع محصولی که تولید میکنید، نوع متریال واسط حرارتی (TIM) موردنیاز شما متفاوت خواهد بود.
انتخاب صحیح متریال حرارتی باعث:
- بهینهسازی دفع حرارت
- افزایش عمر قطعات
- حفظ عملکرد دستگاهها
عواملی که بر انتخاب عایق حرارتی شما تأثیر میگذارند را شناسایی کنید
جنبههای زیادی بر انتخاب مواد عایق حرارتی مناسبتر برای یک کاربرد خاص تأثیر میگذارند. این عوامل شامل محل استفاده از عایق، نحوه عملکرد آن و هرگونه مشکل موجود که میتواند باعث خراب شدن یا عدم عملکرد این مواد شود، میشود. در اینجا پنج عاملی که باید هنگام سرمایهگذاری در عایق حرارتی در نظر بگیرید، آورده شده است:
اشکال انتقال حرارت
سه شکل انتقال حرارت وجود دارد.
- انتقال تابشی – گرما از امواج الکترومغناطیسی منتقل میشود
- انتقال همرفتی – گرما از طریق هوا یا سیال از یک سطح منتقل میشود
- انتقال هدایتی – گرما از طریق تماس فیزیکی منتقل میشود
هر نوع انتقال حرارت چالشهای خاص خود را دارد و میتواند نوع ماده مورد نیاز برای کاربرد شما را تعیین کند. گرمای تابشی به عایقی با سطح تابشی نیاز دارد تا به بازتاب گرمای ناخواسته کمک کند. و موادی که در کاربردهایی که در معرض انتقال رسانایی یا همرفتی هستند استفاده میشوند، باید در تماس با سطوح گرم شده بدون تجزیه مقاومت کنند.
وزن/چگالی
وزن و چگالی هر دو میتوانند بر رسانایی حرارتی ماده عایق تأثیر بگذارند. به طور کلی، هرچه وزن و چگالی بیشتر باشد، عایق بهتری است. با این حال، این مواد معمولاً هزینه بیشتری دارند و همیشه لازم نیست روی سنگینترین یا متراکمترین عایق سرمایهگذاری کنید. به همین دلیل، قبل از سرمایهگذاری روی عایق حرارتی سنگینتر و متراکمتر، باید نیازهای عملکردی خود را بسنجید.
محیط زیست
محیطی که عایق در آن استفاده خواهد شد، نقش مهمی در انتخاب بهترین ماده برای نیازهای شما دارد. عوامل محیطی زیر باید در انتخاب ماده مورد نظر شما نقش داشته باشند.
- رتبهبندی دما – عایقهای دما بالاتر از موادی ساخته شدهاند که در دماهای شدید تجزیه نمیشوند، بنابراین یافتن راهحلی که با محدوده عملیاتی شما مطابقت داشته باشد، مهم است.
- گرمای متناوب در مقابل گرمای ثابت – در حالی که برخی از مواد در صورت استفاده مداوم در دمای بالاتر تجزیه میشوند، عایقهای با درجه حرارت پایینتری وجود دارند که ممکن است برای قرار گرفتن گاه به گاه در معرض گرمای بالاتر مناسب باشند.
- مایعات – برخی از عایقها رطوبت را جذب کرده و عملکرد حرارتی خود را از دست میدهند. اگر مواد در معرض مایعات قرار گیرند، استفاده از مواد آبگریز یا سرمایهگذاری روی عایقی که از رطوبت محافظت میشود، مهم است.
- لرزش – لرزش میتواند به مرور زمان عایق را از بین ببرد. به همین دلیل، قطعاتی که در معرض نوسان، لرزش یا سایر حرکات مداوم قرار میگیرند، به مادهای نیاز دارند که بتواند لرزش منظم را تحمل یا جذب کند.
عملکرد آکوستیک
در حالی که عملکرد اصلی عایق حرارتی، مدیریت گرما است، برخی از گزینهها عایق صوتی نیز ارائه میدهند. سپرهای حرارتی سبک، یک گزینه عایقبندی محبوب هستند. این نوع سپر، یک سطح فویل نازک و تابشی منعکسکننده گرما را با یک هسته فیبری ترکیب میکند که نویز را کاهش داده و رسانایی حرارتی را به حداقل میرساند. این خواص دوگانه، گزینهای جذاب برای کاربردهای متعدد در بازارهای خودرو، لوازم خانگی و صنعتی است.
