تفاوت واشر حلقه‌ای و واشر تمام‌سطحی در آب‌بندی صنعتی

واشر حلقه‌ای و واشر تمام‌سطحی

در آب‌بندی صنعتی، انتخاب بین واشر حلقه‌ای و واشر تمام‌سطحی می‌تواند تأثیر مستقیمی بر عملکرد و قابلیت اطمینان سیستم داشته باشد. اگرچه هر دو نوع واشر برای یک هدف اصلی طراحی شده‌اند — یعنی آب‌بندی فلنج‌ها و جلوگیری از نشتی — اما هرکدام برای شرایط و کاربردهای متفاوتی مناسب هستند.

این راهنما برای تولیدکنندگان تجهیزات، مهندسان و کارشناسان خرید تهیه شده تا با تفاوت‌های اصلی این دو نوع واشر آشنا شوند و بتوانند با اطمینان گزینه مناسب را برای اتصالات فلنجی انتخاب کنند.

به اطلاع شما همشهریا عزیز میرسانیم، جهت خرید پتو سرامیکی، انواع واشر در اصفهان، انواع محصولات نسوز از جمله ورق تکسون، کاغذ نسوز، ورق نسوز، نوار نسوز و … با کارشناسان ما تماس حاصل فرمایید.

اهمیت فرم واشر در آب‌بندی صنعتی

در سیستم‌های لوله‌کشی، تأسیسات، تهویه مطبوع و فرآیندهای صنعتی، نوع واشر باید با نوع سطح فلنج هماهنگ باشد تا آب‌بندی مؤثر انجام گیرد. استفاده از واشر نامناسب می‌تواند باعث فشردگی نابرابر، نشتی یا حتی آسیب به فلنج شود.

انتخاب بین واشر حلقه‌ای و واشر تمام‌سطحی معمولاً به عوامل زیر بستگی دارد:

• طراحی فلنج (سطح برجسته یا سطح صاف)
• الگوی پیچ‌ها و نحوه قرارگیری آن‌ها
• فشار سیستم و نوع سیال عبوری
• الزامات نصب و فضای موجود

درک تفاوت‌های این دو نوع واشر برای دستیابی به آب‌بندی دقیق و پایدار، به‌ویژه در کاربردهای حساس، ضروری است.

واشر حلقه‌ای چیست؟

واشر حلقه‌ای نوعی واشر دایره‌ای است که درون دایره پیچ‌های فلنج قرار می‌گیرد و فقط اطراف قطر داخلی لوله را آب‌بندی می‌کند. این واشر ناحیه پیچ‌ها را پوشش نمی‌دهد.

موارد مناسب برای استفاده از واشر حلقه‌ای:

• فلنج‌های سطح برجسته
• سیستم‌های با فشار بالا که سطح آب‌بندی محدود به دهانه لوله است
• کاربردهایی که فضای نصب و تراز دقیق اهمیت دارد

مزایای واشر حلقه‌ای:

• نصب آسان‌تر و تراز سریع‌تر
• مقرون‌به‌صرفه به دلیل سطح کوچک‌تر
• مناسب برای فشارهای بالا در صورت تطابق با نوع فلنج

معایب واشر حلقه‌ای:

• سطح آب‌بندی محدودتر
• مناسب نبودن برای فلنج‌های سطح صاف

واشرهای حلقه‌ای معمولاً در صنایع نفت و گاز، شیمیایی، پتروشیمی، و سیستم‌های مکانیکی و تهویه مطبوع با عملکرد بالا استفاده می‌شوند.

واشر تمام‌سطحی چیست؟

واشر تمام‌سطحی کل سطح فلنج را پوشش می‌دهد، از جمله ناحیه زیر پیچ‌ها. این نوع واشر معمولاً دارای سوراخ‌هایی برای عبور پیچ‌ها مطابق با الگوی فلنج است.

موارد مناسب برای استفاده از واشر تمام‌سطحی:

• فلنج‌های سطح صاف
• سیستم‌های با فشار پایین یا نیازمند سطح آب‌بندی وسیع‌تر
• کاربردهایی که توزیع یکنواخت فشار پیچ‌ها اهمیت دارد

مزایای واشر تمام‌سطحی:

• سطح آب‌بندی بزرگ‌تر
• کمک به توزیع فشار در سیستم‌های کم‌فشار
• مناسب برای کاربردهایی که تراز دقیق واشر برای حفظ آب‌بندی حیاتی است

معایب واشر تمام‌سطحی:

• نصب کمی پیچیده‌تر
• اندازه بزرگ‌تر و هزینه بالاتر به دلیل مصرف بیشتر مواد

واشرهای تمام‌سطحی معمولاً در سیستم‌های آبرسانی، لوله‌کشی عمومی، کانال‌های تهویه مطبوع و سایر کاربردهای صنعتی با فشار پایین استفاده می‌شوند.

مقایسه واشر حلقه‌ای و واشر تمام‌سطحی

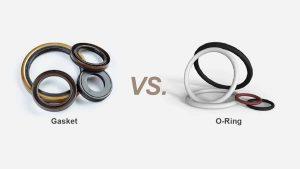

انتخاب واشر مناسب برای سیستم صنعتی شما

تطابق با نوع فلنج

• برای فلنج‌های سطح برجسته از واشر حلقه‌ای استفاده کنید.
• برای فلنج‌های سطح صاف از واشر تمام‌سطحی استفاده کنید.

توجه به فشار سیستم

• در سیستم‌های با فشار بالا و طراحی فشرده، واشر حلقه‌ای گزینه مناسب‌تری است.
• در سیستم‌هایی که نیاز به توزیع یکنواخت فشار دارند، واشر تمام‌سطحی انتخاب بهتری است.

بررسی فضای نصب و پیچ‌ها

• اگر فضای نصب محدود است و تراز کردن دشوار است، واشر حلقه‌ای راحت‌تر نصب می‌شود.
• اگر نیاز به توزیع یکنواخت فشار پیچ‌ها دارید، واشر تمام‌سطحی عملکرد بهتری دارد.

سازگاری با جنس واشر

صرف‌نظر از نوع واشر، جنس آن باید با دمای سیستم، نوع سیال و شرایط شیمیایی سازگار باشد. واشرها می‌توانند از جنس لاستیک، گرافیت، فلز یا PTFE باشند.

• واشرهای حلقه‌ای : این واشرها، واشرهای دایره‌ای شکلی هستند که برای قرار گرفتن در یک شیار و فشرده شدن بین دو فلنج طراحی شده‌اند. واشرهای حلقه‌ای که معمولاً در کاربردهای فشار بالا استفاده می‌شوند، در مواد مختلفی مانند لاستیک، CNAF، گرافیت، فلز و PTFE موجود هستند.
• واشرهای مارپیچی: این واشرها که ترکیبی از مواد فلزی و غیرفلزی هستند، برای تحمل فشارها و دماهای شدید ایده‌آل هستند. آن‌ها انعطاف‌پذیری و مقاومت بسیار خوبی ارائه می‌دهند و همین امر آن‌ها را برای طیف وسیعی از کاربردها مناسب می‌کند.
• واشرهای تمام‌صورت: این واشرها تمام سطح فلنج را می‌پوشانند و آب‌بندی کاملی را فراهم می‌کنند. آنها معمولاً در کاربردهای کم‌فشار که تماس کامل سطح ضروری است، استفاده می‌شوند.
• واشرهای فلنج: این واشرها که به طور خاص برای اتصالات لوله فلنجی طراحی شده‌اند، در اشکال و مواد مختلفی عرضه می‌شوند تا با نوع فلنج و الزامات کاربرد مطابقت داشته باشند.

انتخاب جنس مناسب واشر برای پروژه‌های لوله‌کشی برای اطمینان از اتصال ایمن و بدون نشتی بسیار مهم است.

در اینجا برخی از مواد رایج مورد استفاده برای واشر در این کاربردها آورده شده است:

•  لاستیک طبیعی (NR): خاصیت ارتجاعی و انعطاف‌پذیری خوب؛ مناسب برای آب‌بندی و هوابندی.
• لاستیک نیتریل (NBR) : مقاومت عالی در برابر روغن‌ها و سوخت‌ها؛ ایده‌آل برای خطوط لوله سوخت و نفت.
• EPDM: مقاوم در برابر آب و هوا، ازن و اشعه ماوراء بنفش؛ در کاربردهای آب و بخار استفاده می‌شود.
• وایتون (FKM): مقاومت شیمیایی و تحمل دمایی بالا؛ در محیط‌های شیمیایی خشن استفاده می‌شود.

• الیاف فشرده بدون آزبست (CNAF): خواص آب‌بندی خوب را
  با مقاومت در برابر دمای بالا ترکیب می‌کند؛ مناسب برای کاربردهای بخار، روغن و مواد شیمیایی.
• الیاف آرامید : استحکام و دوام بالایی دارد؛ در محیط‌های با فشار بالا استفاده می‌شود.

•  گرافیت انعطاف‌پذیر: پایداری حرارتی و مقاومت شیمیایی عالی؛ ایده‌آل برای کاربردهای دما و فشار بالا.
• گرافیت با قطعات فلزی: استحکام و مقاومت فشاری افزایش یافته؛ در فلنج‌ها و محیط‌های پرفشار استفاده می‌شود.

• PTFE خالص: مقاومت شیمیایی بالا و عدم واکنش‌پذیری؛ مناسب برای محیط‌های شیمیایی خورنده.
• PTFE پر شده : خواص مکانیکی بهبود یافته با پرکننده‌های اضافه شده مانند شیشه یا کربن؛ در کاربردهای آب‌بندی دینامیکی استفاده می‌شود.

• فولاد ضد زنگ با پرکننده گرافیت یا PTFE : استحکام فلز را با خواص آب‌بندی مواد نرم‌تر ترکیب می‌کند؛ در محیط‌های با فشار و دمای بالا استفاده می‌شود.

• فولاد ضد زنگ: مقاوم در برابر خوردگی و قوی؛ در محیط‌های با فشار بالا، دمای بالا و خورنده استفاده می‌شود.
• مس: رسانایی حرارتی و چکش‌خواری عالی؛ در سیستم‌های تبرید و تهویه مطبوع استفاده می‌شود.

• چوب پنبه با اتصال لاستیکی: قابلیت فشرده سازی و انعطاف پذیری خوب؛ مناسب برای کاربردهای فشار کم تا متوسط ​​و سطوح نامنظم فلنج.

انتخاب جنس مناسب به الزامات خاص پروژه خط لوله، از جمله فشار، دما و ماهیت سیال منتقل شده بستگی دارد. انتخاب صحیح جنس، طول عمر و قابلیت اطمینان واشر را تضمین می‌کند، از نشتی جلوگیری می‌کند و یکپارچگی سیستم لوله‌کشی را حفظ می‌کند.
