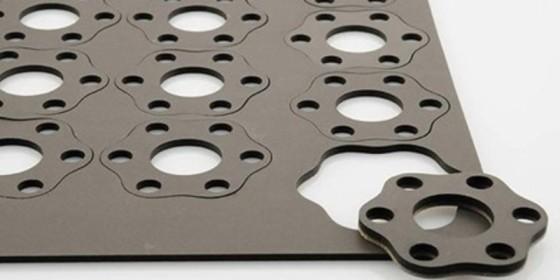

گسکتهای برش لیزری
گسکتها در صنایع مختلف وظیفه ایجاد آببندی مطمئن بین دو سطح را دارند تا از نشت گاز یا مایع جلوگیری شود. روشهای سنتی تولید گسکت شامل برش دستی یا قالبزنی (Die Cutting) بود که با کمک یک قالب فولادی خاص، شکل گسکت از ورق ماده اولیه جدا میشد. اما با پیشرفت فناوری، برش لیزری وارد صنعت گسکتسازی شده و مزایای چشمگیری نسبت به روشهای قدیمی ارائه میدهد.
ماموریت آذرخش واشر بهبود مستمر کیفیت و افزایش قابلیت اطمینان محصولات تولیدی در کشور است. در همین راستا، همواره در حال اجرای پروژههای نو و توسعه فعالیتهای خود در جهت ارتقاء سطح فنی و عملکردی محصولات هستیم. جهت خرید پتو سرامیکی، واشر در اصفهان، کاغذ نسوز، ورق نسوز، نوار نسوز و … با کارشناسان ما تماس حاصل فرمایید.
چگونه گسکتهای برش لیزری تولید میشوند؟
- طراحی دیجیتال – ابتدا فایل CAD یا برداری شامل ابعاد، شکل و نوع ماده گسکت ایجاد میشود.
- بارگذاری طراحی – فایل طراحی به دستگاه برش لیزری منتقل میشود.
- برش با پرتو لیزر – پرتو لیزر پرتوان از آینهها هدایت و با دقت بالای کامپیوتری، مواد را تبخیر میکند.
- جداسازی گسکت – گسکت برش خورده با کمترین ضایعات از ورق جدا شده و برای مراحل نهایی آماده میشود.
- عملیات تکمیلی (اختیاری) – در صورت نیاز میتوان عملیات لمینت، چسبزنی یا پوششدهی را برای افزایش عملکرد یا دوام گسکت انجام داد.
شرکت آذرخش واشر متفخر است با تولیدات خود را با بهترین کیفیت به هموطنان عزیزمان ارائه کند. این تولیدات از جمله برد نسوز هم اکنون قابل سفارش است.
مزایای گسکتهای برش لیزری
| مزیت | توضیح |
|---|---|
| دقت بالا (Precision) | پرتو لیزر مسیر از پیش تعیینی را دنبال میکند و برشهای پیچیده را بهصورت یکنواخت انجام میدهد. این دقت باعث کاهش ضایعات و بهینهسازی مصرف ماده میشود. |
| مقرونبهصرفه (Cost-Effectiveness) | با خودکارسازی فرایند، هزینه نیروی کار و خطاهای انسانی کاهش مییابد. همچنین نیازی به ساخت قالبهای گرانقیمت نیست و هزینه راهاندازی پروژههای کم و متوسط را پایین میآورد. |
| تنوع مواد (Material Flexibility) | لیزر قابلیت برش فلزات، پلاستیکها، لاستیکها و پارچهها را دارد. با تنظیم توان و سرعت پرتو، میتوان مواد نازک یا حساس را بدون آسیب ببرید. |
| سفارشیسازی (Customizability) | امکان تولید اشکال و ابعاد منحصربهفرد وجود دارد. گسکتهای بسیار دقیق و پیچیده قابل ساختاند و میتوان چندین قطعه را همزمان برش زد تا بهرهوری تولید افزایش یابد. |
جدول مقایسه روشهای تولید گسکت
| معیار | برش قالبی (Die Cutting) | برش لیزری (Laser Cutting) |
|---|---|---|
| پیچیدگی طرح | محدود به قالبهای ثابت | نامحدود، برش طرحهای پیچیده |
| دقت عرض برش | حدود ±0.1 میلیمتر | تا حدود ±0.02 میلیمتر |
| هزینه قالب و ابزار | بالا برای تیراژهای پایین | صفر (استفاده از فایل دیجیتال) |
| سرعت تولید | بالا در تیراژهای بالا | مناسب برای تیراژ کم تا متوسط |
| ضایعات ماده | کم تا متوسط | بسیار کم |
| تنوع ماده | محدود به ورقهای استاندارد | گسترده، شامل فلز، پلاستیک، لاستیک |
در ادامه به جزئیات عمیقتری پیرامون فناوری، مواد، کاربردها و ملاحظات طراحی گسکتهای برش لیزری میپردازیم.
انواع لیزر و مقایسه ویژگیها
| نوع لیزر | طول موج | محدوده توان | مناسب برای مواد | دقت برش (تلرانس) | مزایا و معایب |
|---|---|---|---|---|---|
| CO₂ | 10.6 میکرون | 30–1500 وات | لاستیک، پلاستیک، چوب، فیبرها | ±0.05–0.1 میلیمتر | ارزان، مناسب مواد غیر فلزی؛ حرارت گستردهتر |
| فیبر (Fiber) | 1.06 میکرون | 500–6000 وات | فلزات نازک (استیل، آلومینیوم)، روکشهای فلزی | ±0.02–0.05 میلیمتر | راندمان بالا، سرعت برش سریع؛ هزینه اولیه بیشتر |
| UV | 0.355 میکرون | 1–50 وات | مواد حساس (PTFE، پلیمرهای نازک) | ±0.005–0.02 میلیمتر | دقت فوقالعاده؛ توان کم، سرعت محدود |
پارامترهای برش و نکات کاربردی
- سرعت برش: وابسته به جنس و ضخامت؛ سرعت بهینه باعث برش کامل بدون سوختگی میشود.
- توان لیزر: بالاتر برای فلزات؛ پایینتر برای پلیمرهای نازک.
- فاصله کانونی (Focus): تنظیم دقیق فوکوس تضمین کننده بیشترین چگالی انرژی و دقت برش است.
- جت هوای همراه (Assist Gas): نیتروژن یا اکسیژن برای دفع ذرات سوخته و جلوگیری از اکسیداسیون استفاده میشود.
- محافظت (Shielding): برای مواد حساس به اکسیژن (مثلاً آلومینیوم) نیتروژن خالص به کار میرود.
انتخاب مواد بر اساس کاربرد
| ماده | دمای سرویس (حداکثر) | مقاومت شیمیایی | استفادههای رایج |
|---|---|---|---|
| EPDM | تا 150°C | آب و بخار | سیستمهای HVAC، آببندی مخازن بخار |
| وایتون (Viton) | تا 250°C | اسید، روغن | صنایع نفت و گاز، خودرو |
| سیلیکون | تا 230°C | خورشیدی و اوزون | تجهیزات پزشکی، صنعت غذایی |
| PTFE (تفلون) | تا 260°C | تقریباً همه | صنایع شیمیایی، مقاومت به سایش |
| کاغذ فشردهی نساجی | تا 120°C | خشککنندهها | صنایع بستهبندی، فیلتراسیون |
| گرافیت انعطافپذیر | تا 650°C | اسید و بازی | مخازن فشار بالا، گیربکسهای صنعتی |
استانداردهای کیفیت و تلرانسها
- ISO 2768 – تلرانسهای کلی ابعادی
- ASME B16.21 – استاندارد گسکتهای مسطح
- ASTM F104 – استاندارد آزمونهای مقاومت شیمیایی گسکت
- کنترل ابعادی: پروفایل ضخامت و ابعاد با ±0.02 میلیمتر قابل تضمین است.
- بازرسی چشمی و ابعادی: میکروسکوپ اندازهگیری و مقایسه با فایل CAD.
راهنمای طراحی گسکت برش لیزری
- حداقل قطر سوراخ:
- برای CO₂: 1.0 میلیمتر
- برای UV: 0.2 میلیمتر
- حداقل عرض دیواره بین سوراخها: 0.5 میلیمتر (CO₂)، 0.2 میلیمتر (UV)
- توصیه به استفاده از شعاع داخلی (Fillet) حداقل برابر ضخامت مواد برای جلوگیری از تمرکز تنش
- جبرانسازی «کرِف» (Kerf Compensation): در CAD با افزودن نصف عرض برش روی لبههای طرح اعمال شود
- ترتیب برش (Nesting): چیدمان بهینه برای کاهش ضایعات و بهبود بهرهوری
تحلیل هزینه و نقطه سر به سر (Break-Even)
| مؤلفه | تیراژ کم (< 100 قطعه) | تیراژ متوسط (100–1000) | تیراژ بالا (> 1000) |
|---|---|---|---|
| هزینه قالبسازی | صفر | صفر | صفر |
| هزینه فایلسازی CAD | 50–150 دلار | 50–150 دلار | 50–150 دلار |
| هزینه برش هر قطعه | 5–15 دلار | 3–8 دلار | 2–5 دلار |
| زمان آمادهسازی | 1–2 روز کاری | 1–2 روز کاری | 1–2 روز کاری |
| نقطه سر به سر | ~ 150 قطعه | ~ 500 قطعه | — |
نمونههای کاربردی صنعتی
- خودروسازی: گسکتهای سرسیلندر آلومینیومی با دقت ±0.02 میلیمتر
- پزشکی: واشرهای سیلیکونی برای اتصالات سیال بدون نیاز به ابزار جانبی
- هوافضا: گسکتهای گرافیتی برای کنترل دما در محفظههای اگزوز
- الکترونیک: واشرهای عایق PTFE برای جداسازی مدارهای حساس
مزایای برش لیزری چیست؟
مزایای استفاده از برش لیزری برای نیازهای ساخت سفارشی شما بیشمار است. در اینجا تنها چند مورد از بزرگترین مزایای استفاده از برش لیزری آورده شده است:
نمونههای اولیه چرخش سریع
نمونهسازی سریع یک رویکرد فوقالعاده برای توسعه محصولات است زیرا دقیق، مقرونبهصرفه و با حداقل ضایعات است. اگر به توسعه سریع محصول نیاز دارید، برش لیزری میتواند گزینه مناسبی برای شما باشد.
بدون نیاز به ابزار
یکی از بزرگترین مزایای برش لیزری، به ویژه برای نمونهسازی سریع، این است که به هیچ ابزاری نیاز ندارد و کل فرآیند را کارآمدتر میکند. برش لیزری همچنین امکان ایجاد طرحهای پیچیده با لبههای صیقلیتر را فراهم میکند، بنابراین نیازی به پرداخت سطح نیست. به عنوان یک مزیت دیگر، به دلیل عدم نیاز به تیز کردن یا تعویض تیغهها، به نگهداری کمتری برای برش لیزری نیاز است.
دقت بهتر
کیفیت بالای برش لیزری به دلیل باریک بودن پرتو انرژی و دقتی است که با آن میتوان ماده و/یا اپتیک لیزر را مانور داد. این روش امکان برش طرحهای پیچیده را با سرعت پیشروی بالا، حتی در زیرلایههای مواد چالشبرانگیز یا ظریف، فراهم میکند.
قابلیت برش چندین ماده انعطافپذیر
از آنجایی که برش لیزری یک فناوری انعطافپذیر است، اغلب برای برش مواد بسیار متفاوت با کیفیت و کارایی یکسان سازگار است. برش لیزری سفارشی از برشهای سبک، دقیق و پرقدرت برای شکلدهی دقیقترین و پیچیدهترین مشخصات طراحی برای مشتریان ما استفاده میکند. مهندسان ما با استفاده از پرتو لیزر بسیار قدرتمند و متمرکز برای انجام حکاکیها و برشهای دقیق، میتوانند تقریباً هر ماده انعطافپذیری را که دارید برش دهند.
از دیگر مزایای برش لیزری میتوان به موارد زیر اشاره کرد:
- تلرانسهای دقیق
- اشکال پیچیده و طرحهای منحصر به فرد
- اندازه ویژگی کوچک
- چرخش سریع
- تطبیق پذیری
- مقرون به صرفه بودن
نیاز به دقت در شکلهای پیچیده واشر
بسیاری از صنایع به واشرهایی با طرحهای پیچیده نیاز دارند. این شکلها فقط برای زیبایی نیستند – آنها اغلب توسط موارد زیر تعیین میشوند:
- چیدمان قطعات مکانیکی.
- نیاز به قرار گرفتن در اطراف پیچ و مهرهها یا اجزای نامنظم.
- الزام به مدیریت موثر فشار یا جریان سیال.
یک برش اشتباه میتواند بر عملکرد تأثیر بگذارد، بنابراین دقت ضروری است. اینجاست که تولید دقیق واشر با استفاده از برش لیزری مزایای قابل توجهی را ارائه میدهد.
چرا روشهای سنتی با اشکال پیچیده واشر مشکل دارند؟
تکنیکهایی مانند برش قالبی یا برش دستی هنگام کار با طرحهای پیچیده محدودیتهایی دارند.
- برش قالبی: برای هر شکل به یک قالب فیزیکی نیاز دارد که میتواند پرهزینه و زمانبر باشد. پروفیلهای پیچیده ممکن است به قالبها یا مراحل متعددی نیاز داشته باشند.
- برش دستی: فاقد ثبات لازم برای کار با دقت بالا است. جزئیات کوچک به راحتی میتوانند از دست بروند یا ناهماهنگ باشند.
برش لیزری با کار مستقیم از طرحهای دیجیتال، از این مشکلات جلوگیری میکند و امکان تولید فوری حتی پیچیدهترین واشرها را فراهم میکند.
تطبیقپذیری مواد در تولید دقیق واشر
واشرها از مواد مختلفی ساخته میشوند که هر کدام چالشهای خاص خود را دارند. برش لیزری به طور مؤثر روی موارد زیر کار میکند:
- فلزاتی مانند فولاد ضد زنگ و مس.
- غیرفلزات مانند لاستیک، PTFE و سیلیکون.
- کامپوزیتهای با کارایی بالا برای شرایط سخت
این تطبیقپذیری به این معنی است که تولیدکنندگان میتوانند از برش پروفیل سفارشی برای هر نوع کاربرد واشر بدون کاهش کیفیت استفاده کنند.
